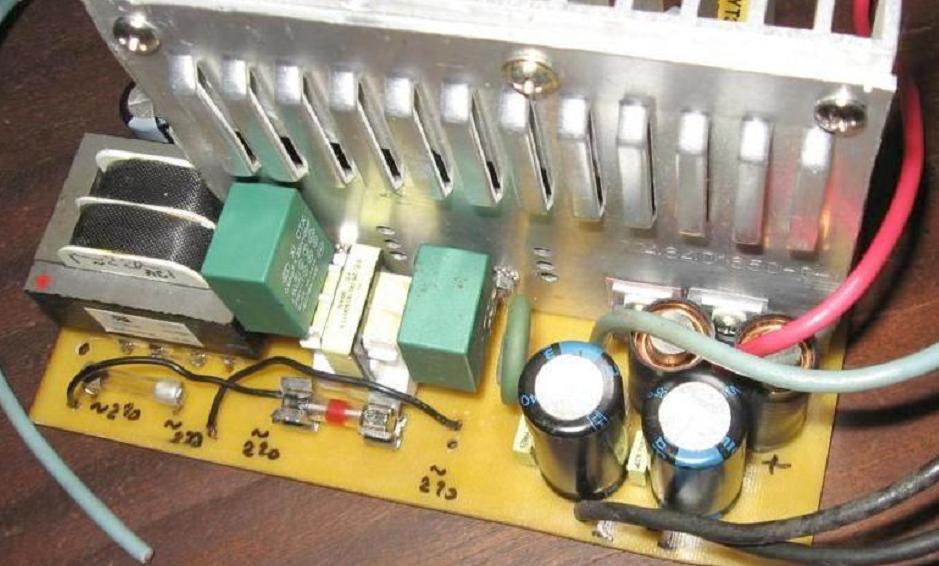

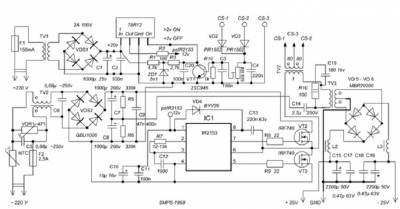

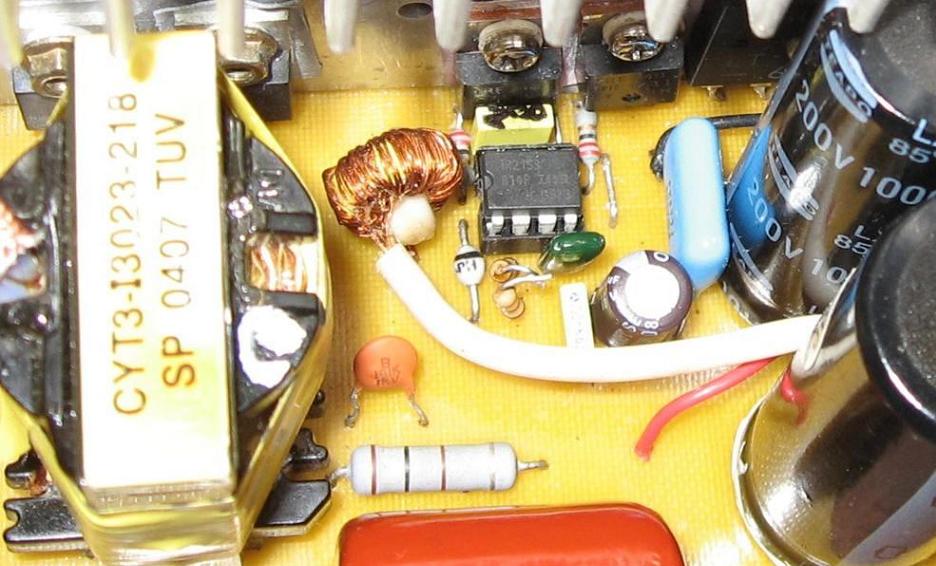

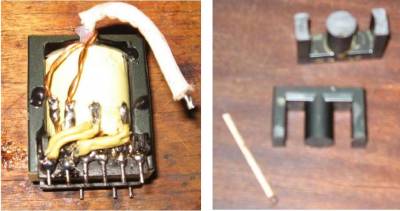

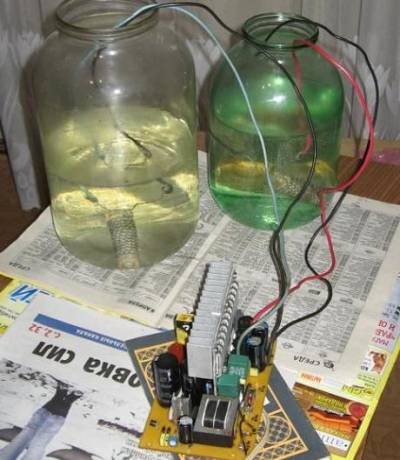

Данный блок питания может работать с нагрузкой до 500 Вт, и делался для питания двух каналов мостовых УНЧ на TDA 7294/7293. Размеры блока: 10 см х 15 см плата, и 9,6 см - высота (с радиатором). Схема его типична для схем на IR2153 На микросхеме KA78R12 сделана защита БП от перегрузки При превышении тока через токовой датчик, напряжение на управляющем выводе снижается, и микросхема выключается, обесточивая IC1. Это выглядит как вкл-выкл-вкл-выкл непрерывно (пока есть перегрузка) с частотой примерно 0.5 Гц. Порог срабатывания регулируется резистором R4 (R10 для уточнения настройки, ставить такого номинала, что бы порог защиты был примерно в среднем положении R4) Индикатор питания УНЧ с данным БП удобно подключать к выходу 78R12 - тогда постоянное горение его будет сигналом нормальной работы, моргающее – перегрузка. Так же эту защиту можно использовать в системе защиты самого УНЧ, например, при появлении постоянного напряжения на выходе - реле выключит не только акустику, но и закоротит К-Э VT1, что обесточит УНЧ. Токовой трансформатор TV2 сделан из ферритового кольца диаметром 8-10мм, вторичная обмотка намотана сдвоенным проводом в эмалевой изоляции диаметром 0.15 - 0,2 мм 70 ... 80 витков, после намотки соединить вместе конец одной обмотки и начало другой – это будет вывод CS3, другой конец и начало (непринципиально какой именно) будет SC1 и CS2. А потом через центр кольца в изоляционной трубке просунуть провод диаметром 0.9 мм, загнуть его скобой и впаять на место на плате (он и крепление, и первичная обмотка в один виток). Выходной трансформатор TV3 - без переделок от горелого компьютерного блока питания на 300вт (полноразмерный). Все дорожки на плате во вторичных цепях продублированы припаянным к ним проводом сечением 1 кв.мм. Трансформатор питания микросхемы и защиты - от горелого УПС, нужно что бы выпрямленное напряжение на входе 78R12 было 18-22в при токе до 0.5 А. Позистор (NTC) должен быть большого размера, что бы мог нормально заряжать конденсаторы C7, C8. Все элементы (за исключением диодов VD5 - VD8 и конденсаторов C15, C16) взяты с ненужных или мертвых БП, ЭЛТ мониторов… До включения и в случае применения диодов и транзисторов в неизолированных корпусах, проверить сопротивление между корпусами деталей на радиаторе и самим радиатором, в случае прибора типа MAS830 и схожего, на пределе 2M не должно быть никаких значений (бесконечность) Проверка Включать при проверке в начале только питание защиты, без установленной в панельку IC1, оно должно быть на выходе 78R12 около 12 В. Далее установить IC1 и осциллографом посмотреть прямоугольные сигналы на ее выходах 7 и 5. Потом можно подать на основное питание переменное напряжение 20 В от стороннего трансформатора через лампу накаливания 100 Вт /220 В. Если все в порядке - на выходе появится небольшое напряжение (все пока без нагрузок). Дальше напряжение можно поднять с 20 В до 110 В (оно легко находится как половина первичной обмотки любого трансформатора типа ТС160, ТС180 и тп. при этом напряжение на выходе должно подняться до +-11в, лампа накаливания должна вспыхнуть при включении и далее не гореть вообще. Если все так - можно основное питание подать прямо от сети 220 В напрямую, напряжение на выходе будет около +-27 В. Далее подключаем мощную нагрузку в 2.8-3 Ом на каждое выходное плечо, нагрузка должна длительно рассеивать 300 Вт (см фото испытаний). Для настройки защиты добавляем в одно плечо на выходе резистор в 3-5 Ом, подстроечником R4 выставить так, что бы без дополнительного резистора работало штатно, а с ним - уходило в защиту. Оставить на прогон на час или более - ограничение в закипании воды в "нагрузке" :) Так проходили испытания под нагрузкой (водяное охлаждение нагрузок, 5 и 3 л банки) Трансформатор легко переделать на выходное напряжение +-39 В (без нагрузки) и +- 35 В под нагрузкой. В этом случае размеры радиатора можно уменьшить, так как, ток через диоды будет меньше, а именно они "основной нагреватель" У него 5-ти вольтова часть намотана из 3 витков каждая полуобмотка в 4 параллельных провода диаметром 0.75 мм (с изоляцией), а 12-ти вольтова часть – из 2 витка в 2 параллельных провода диаметром 0.75 мм (с изоляцией). При желании трансформатор легко разбирается - достаточно 5 минут прокипятить в воде. Каждая половина первичной обмотки состоит из 19 витков провода диаметром 0.75 мм (с изоляцией), сердечник такой: Такая плата от УПС была "донором" катушек индуктивностей (2 слоя провод 1,5 мм, сердечник 8мм, высота намотки 2 см, сердечника - 3 см), конденсаторов, варистора (VDR1, 470 вольт) и трансформатора: Печатная плата разведена по мотивам платы с этого сайта: classd.fromru
|
