Схема 100% рабочая!!!

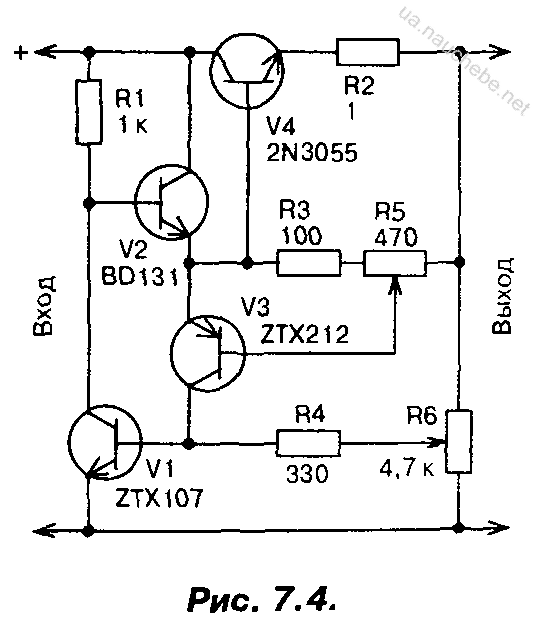

 Этот регулятор позволяет регулировать (R6) выходное напряжение практически от ноля до полного напряжения питания, а также устанавливать (R5) максимальный ток, отдаваемый в нагрузку.

   Особенностью устройства является включение транзистора V3 образующего цепь ограничения тока. Такое включение обеспечивает малую температурную зависимость порога ограничения, поскольку напряжение база-эмиттер  этого транзистора компенсируется напряжением база-эмиттер регулирующего транзистора V4. Пределы регулировки максимального выходного тока могут быть скорректированы соответствующим выбором номиналов резисторов R2 (минимальное значение) и R3 (максимальное значение).

   В регуляторе можно применить транзисторы V1-КТ315Г, V2-КТ801Б, V3-КТ361Г, V4-КТ803А, КТ808А

   Так как мне не удалось найти транзисторы серии ZTX, в данной схеме я установил ВС557 вместо ZTX212 и ВС547 вместо ZTX107, также вместо BD131 был установлен BD237.

   На одном сайте встречал разводку печатной платы, на которой были перепутаны эмиттер с коллектором V3, но в комментариях пишут, что всё работает.

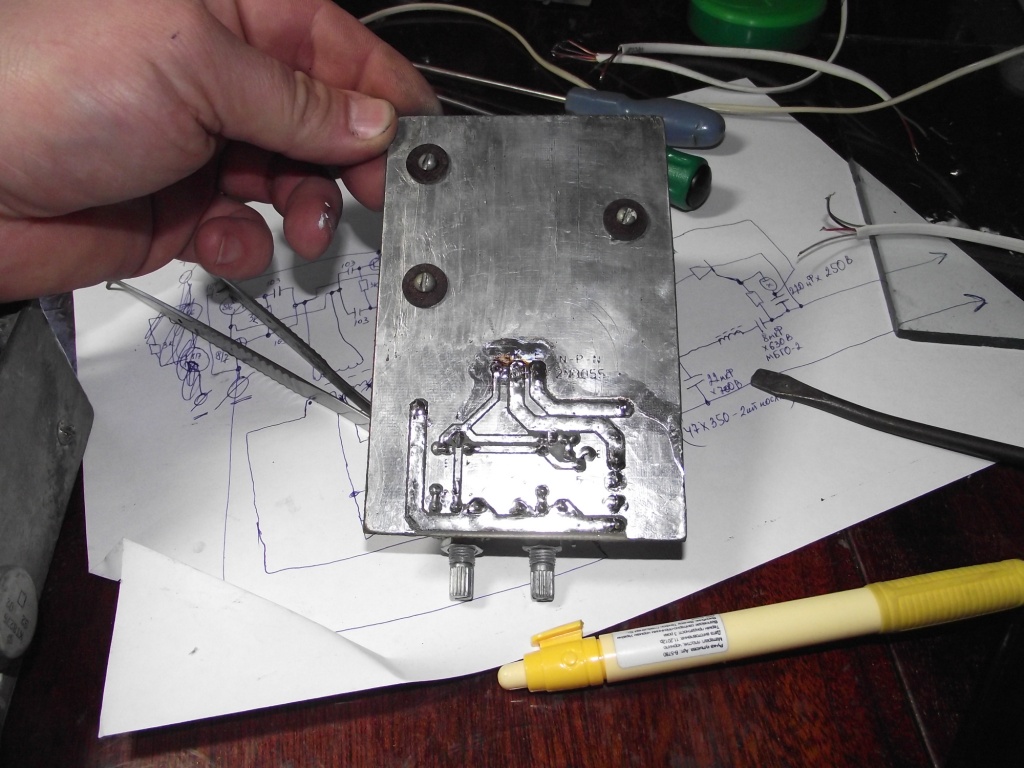

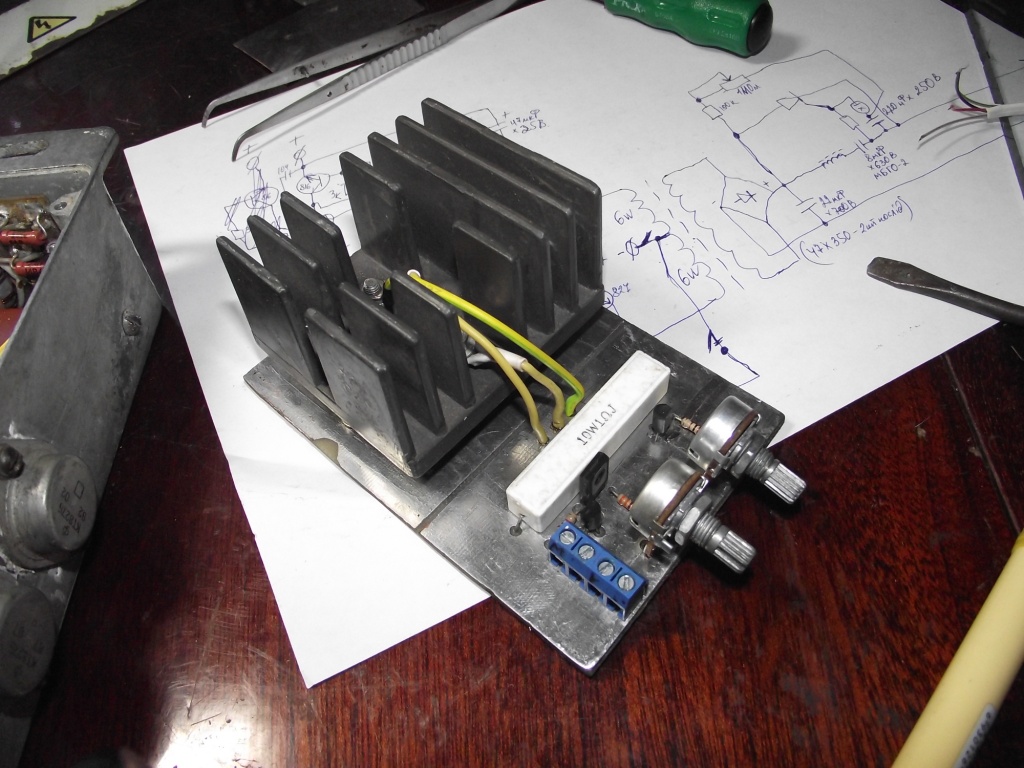

   В архиве есть моя печатная плата, эта статья и фото собранного устройства.

   Описание этого устройства приводится в “Wireless World” (Англия), №1529, январь, 1980г. и “Радио”, №4, 1981г.
