Схема 100% рабочая!!!
Для того чтобы изготовить простой и не дорогой светодиодный индикатор наличия сетевого напряжения, нам понадобится 4 детали.
1.Светодиод
2.Резистор мощностью 2 Вт.
3 Два диода.

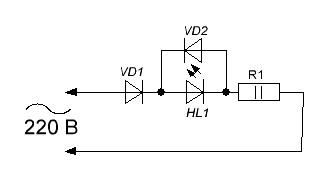

Индикатор собираем по схеме

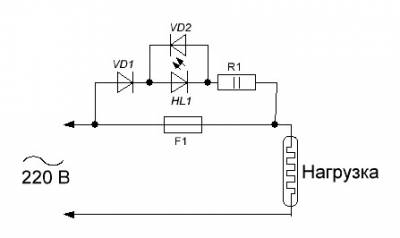

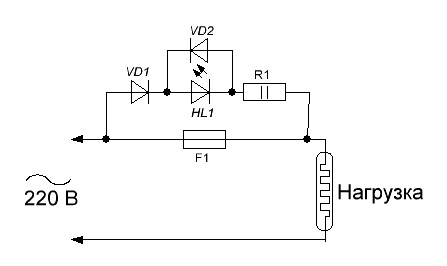

Если этот индикатор установить параллельно предохранителю, то получится индикатор перегорания предохранителя.
Теперь что касается выбора элементов; Сопротивление резистора подбирается в зависимости от необходимого тока светодиода. Мощность резистора необходимо взять с запасом, чтобы при нагреве, резистор не оплавил рядом проходящие провода или иные элементы конструкции.
Диод VD1 отсекает отрицательную полуволну и этим увеличивает надежность роботы индикатора. Диод VD2 защищает светодиод от чрезмерно большого обратного напряжения. Вместо диода VD2 можно установить стабилитрон на напряжение чуть больше чем падение напряжение на светодиоде в прямом направлении.
В моем случае использовались: Резистор - 100 кОм 2 Вт; Оба диода 1N4007.
Недостатком данного сигнализатора, как, впрочем, и многих остальных, является то, что светодиод не светится при наличии высокоомной нагрузки или обрыве в цепи нагрузки.
|
