Простой искатель скрытой проводки

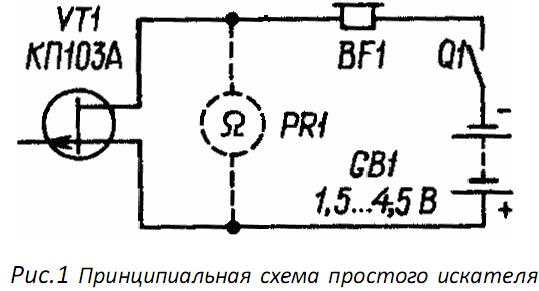

    Для обнаружения скрытой электропроводки, отыскания обрыва провода в жгуте или кабеле, выявления перегоревшей лампы в электрогирлянде в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора, головного телефона и одного-трех элементов питания (рис.1). Принцип действия устройства основан на свойстве канала полевого транзистора изменять свое сопротивление под действием наводок  на вывод затвора. Транзистор VT1-КП103, КП303 с любым буквенным индексом (у последнего вывод корпуса соединяют с выводом затвора). Телефон BF1  - высокоомный, сопротивлением 1600...2200 Ом. Полярность подключения батареи питания GB1 роли не играет.

   При поиске скрытой проводки корпусом транзистора водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи (радиотрансляционная сеть) определяют место прокладки проводов.

     Место обрыва провода в неэкранированном кабеле (например, сетевом шнуре какого-либо электро- или радиоприбора), перегоревшую лампу электрогирлянды отыскивают так. Все провода, в том числе и оборванный, заземляют, другой конец оборванного провода соединяют через резистор сопротивлением 1...2 МОм с фазным проводом электросети и, начиная с резистора, перемещают транзистор вдоль жгута (гирлянды) до пропадания звука - это и есть место обрыва провода или неисправная лампа.

   Индикатором может служить нe только головной телефон, но и омметр Рис.1 Принципиальная схема простого искателя (изображен штриховыми линиями) или авометр, включенный в этот режим работы. Источник питания GB1 и телефон BF1 в этом случае не нужен.

 Искатель скрытой проводки

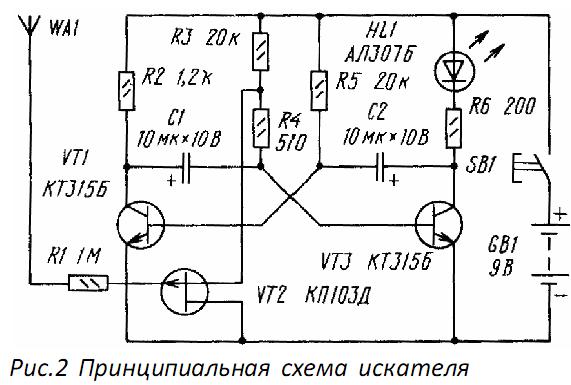

  Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой искатель, выполненный на трех транзисторах (рис.2). На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) - электронный ключ.

  Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле - его и улавливает искатель.

   Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен.

   Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу,  транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратится и мультивибратор вступит в действие. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за полеганием в ней сетевых проводов.

   Прибор позволяет отыскать и место обрыва фазного провода. Для этого нужно включить в розетку нагрузку, например  настольную лампу, и перемещать антенный щуп прибора вдоль проводки. В месте, где светодиод перестает мигать,

нужно искать неисправность.

   Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные  - любые из серий КТ312, КТ315. Все резисторы  - МЛТ-0,125, оксидные конденсаторы  - К50-16 или другие малогабаритные, светодиод  - любой из серии АЛ307, источник питания  -  батарея "Крона"  либо аккумуляторная батарея напряжением 6...9 В, кнопочный выключатель SB1 - КМ-1 либо аналогичный.



    Антенный щуп представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате. Антенный щуп может быть иной конструкции, например, в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре. Длина отрезка 80...100 мм, его концы пропускают через отверстия корпуса и припаивают к соответствующей точке платы.

  Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором Рис.2 Принципиальная схема искателя                    резисторов R3, R5 либо конденсаторов C1, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.

 Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа или отключением проводника, соединяющего щуп с печатной платой.

  Искатель можно применять для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.



Источник: Радио №8, 1991 г., стр.77,85

Автор: А. БОРИСОВ, В.ОГНЕВ
