Несмотря на обилие специализированных микросхем контроллеров заряда аккумуляторов, бывают случаи, когда требуется быстро и без лишних затрат собрать простое зарядное устройство из подручных деталей. Именно такая цель и была поставлена недавно передо мной - и вот что получилось. Схема данного устройства предназначена для любых видов аккумуляторов. Это бестрансформаторное зарядное устройство позволяет заряжать одновременно два аккумулятора током 60 мА в течение 12...15 часов.
В схеме зарядного устройства ограничитель пускового тока резистор 100 Ом и гасящий конденсатор 1мкф 400В, являются наиболее ответственными деталями. Здесь можно использовать конденсатор типа К73-14 на 1 мкФ х 400 В или два К73-17 на 0,47 мкФ х 630 В, соединенные параллельно. Диоды VD1-VD4 можно применить любые с Uoбp > 200 В и Imax > 300 мА. Светодиод светится только при протекании тока заряда через аккумуляторы, его можно использовать любой, при этом подобрав резистор 100к так, чтоб он светился достаточно ярко.

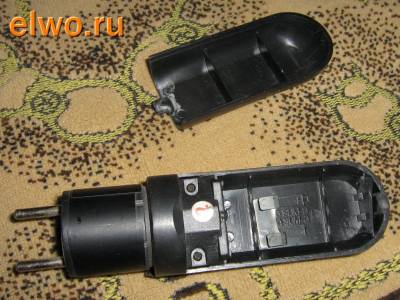

В качестве корпуса задействовал китайскую электробритву на батарейках. Моторчик выбросил, а на его место поставил все детали ЗУ. Монтаж навесной с последующей заливкой эпоксидкой. Для подключения в розетку сети 220В выпилил пластинку из стеклотекстолита и припаял к ней изнутри два штырька от вилки. Понимаю, что конструкция получилась примитивная до беспредела - но ведь уже 5 лет работает! И ничего не греется и не сгорает. А заряжает очень надёжно и качественно, так как все новомодные ускоренные зарядки повышенным током только сокращают ресурс аккумуляторов.
При настройке устройства, значение зарядного тока определяется ёмкостью гасящего конденсатора и составляет в данном случае около 60 мА, его можно уменьшить или увеличить соответствующим изменением ёмкости. Например для установки зарядного тока 90 мА, ставьте конденсатор в полтора раза большей ёмкости - 1,5мкФ. Как все подобные устройства с сетевым питанием, это зарядное устройство не изолировано от сети 220В, поэтому при работе с ним требуется осторожность.
