ПАССИВНАЯ СИСТЕМА ЗАЩИТЫ ГРОМКОГОВОРИТЕЛЯ
 Наиболее распространённый способ защиты акустических систем от опасного перенапряжения —  их отключение от источника сигнала с помощью электромагнитного реле. Однако в АС высокого класса применять его нецелесообразно из-за нелинейных искажений, вносимых в воспроизводимый сигнал. Дело в том, что контакты реле имеют собственное активное сопротивление, которое в новых изделиях колеблется от 0,1 (в лучшем случае) до 0,5 Ом. В результате при прохождении через них электрического тока значительной величины на них рассеивается большая тепловая мощность. Это вызывает окисление металла, из которого изготовлены контакты, что само по себе уже является источником искажений. Кроме того, в процессе эксплуатации реле,  окисление увеличивается и сопротивление контактов может возрасти до1 Ома и более, что соизмеримо с сопротивлением самих АС и способно уменьшить их отдачу.
  В другом варианте защиты АС при появлении на них опасного перенапряжения выходы УМЗЧ подключается к общему проводу  с помощью тиристора до момента срабатывания плавкого предохранителя в цепи питания выходного каскада. Однако и этот способ имеет существенные недостатки, так как представляет определённую опасность для самого УМЗЧ и связан с необходимостью замены предохранителей.
 В ряде зарубежных АС используется  поликристаллические  элементы, специально разработанные для защиты ВЧ и СЧ головок, но они вносят в сигнал ещё большие искажения и также не могут быть использованы в АС высокого класса.
  Предложенное устройство пассивной защиты громкоговорителей представляет собой мощный диодный симметричный ограничитель сигнала звуковой частоты (рис. 1).  Выполнен он в виде 2-х полюсника, включаемого параллельно защищаемой цепи: либо АС в целом, либо    какую-то из её излучателей, например, ВЧ или СЧ головке. В последнем случае,  его устанавливают непосредственно в АС, а в первом он может быть размещён и на выходе УМЗЧ, и в самой АС.
   Устройство работает следующим образом. При появлении на его выводах напряжения, превышающего установленный порог ограничения, диоды соответствующей ветви открываются и через них начинает протекать ток. На диодах рассеивается определённая тепловая мощность, а сигнал, поступающий на АС или излучатель, мягко ограничивается по напряжению и соответственно по мощности. При уменьшении поступающего на АС напряжения ниже порога срабатывания устройства  -  оно отключается. В ждущем режиме устройство защиты на звуковую частоту не влияет, поскольку в этом случае диоды обеих ветвей закрыты, а их результирующая ёмкость ничтожно мала.
  В устройстве следует применять мощные выпрямительные диоды с высокой перегрузочной способностью, повышенной максимальной рабочей частотой и небольшой собственной ёмкостью.  Из наиболее распространённых можно порекомендовать КД213 с любым буквенным индексом, а также КД2994, КД2995, КД2998, КД2999. Эти диоды допускают протекание постоянного тока 10..30 А и более в зависимости от типа, а максимальный импульсный ток через них может достигать 100А.

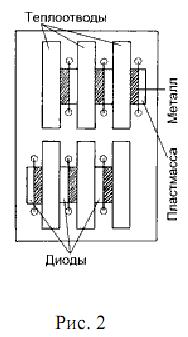

  Без теплоотвода каждый диод способен рассеять электрическую мощность около 1 Вт, что соответствует току порядка 1 А. При установке на простейшие пластинчатые теплоотводы мощность, рассеиваемая каждым диодом, может быть увеличена до 20 Вт. На рис.2 показана возможная конструкция защитного устройств с использованием пластинчатых теплоотводов.
   Из особенностей работы устройства защиты необходимо учитывать следующее.
  В момент открывания диодов через них протекает небольшой ток. При этом для открывания каждого из диодов необходимо напряжение 0,6...0,7В в зависимости от его типа. При дальнейшем увеличении напряжения на гнездах устройства защиты растет проходящий ток и соответственно увеличивается падение напряжения на переходах диодов. Величина его может составлять до 1..1,4 В в диапазоне токов до 10...30 А.
 Расчёт устройства защиты сводится к определению типа диодов и их числа в каждой ветви. Для этого необходимо определить порог ограничения по мощности и напряжению. Предположим, что мы хотим защитить от перегрузки динамическую головку с номинальной мощностью 10 Вт и нормальным сопротивлением 8 Ом. При этом целесообразно определить напряжение на уровне мощности порядка 8 Вт. Тогда через головку должен протекать ток равный 1 А при подводимом напряжении 8 В.
  При использовании Диодов КД213 с пороговым напряжением 0,6 В число диодов в каждой ветви составляет примерно 13. Всего для 2-х ветвей 26 диодов.
  Технические характеристики такой системы защиты будут весьма высоки.  Порог срабатывания составляет 8 В. Максимальный уровень ограничения мощности на защищаемой цепи при токе через диоды 10 А  -  около 30 Вт. Начальная мощность, поглощаемая системой защиты, составляет примерно 4+4 Вт, максимальная при токе 10 А и использовании теплоотвода - до 130 Вт.
 При выборе диодов предпочтительнее те из них, которые допускают максимальные токи 20...30 А при падении напряжения на них 1 В. К ним относятся: КД2994. Они значительно дороже, чем КД213, но имеют существенно лучшие для наших целей  характеристики. Так, пороговое напряжение у них выше и составляет около 0,7 В, а падение напряжение при токе 20 А составляет всего1,1 В. Кроме того, их корпус более удобен для монтажа на печатной плате и крепления теплоотвода.
  При использовании в вышеприведённом расчёте КД2994 (вместо КД213) их число в ветвях уменьшится с 13 до11, что  частично  компенсирует высокую стоимость. Характеристика устройства защиты будет гораздо более пологой: при токе через диоды 10 А уровень ограничения мощности на защищаемой цепи составит уже не 30, а только 12 Вт. При этом система защиты будет поглощать мощность порядка 100+100 Вт.
  Применение описанной схемы в тракте звуковоспроизведения высокой верности позволяет полностью избавится от искажений, вносимых обычными устройствами защиты, особенно если выходной каскад УМЗЧ работает в чистом классе А,  Наиболее целесообразно использовать предложенную систему для защиты относительно маломощных АС и излучателей. Однако при наличии соответствующих средств и свободного места в АС её можно рекомендовать и для
защиты НЧ излучателей. Правда, при этом нужно будет увеличить число параллельно включенных диодных ветвей. Так, при включении в параллель 2-х одинаковых диодных ветвей поглощаемая системой защита мощность увеличивается в 2 раза.
