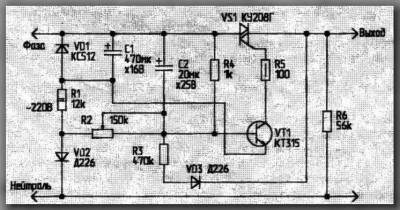

Предлагаю очередную испытанную схему защитного устройства. Простота данной конструкции обусловленна тем, что отключение нагрузки происходит только в случае превышения сетевого напряжения выше заданного значения. Для того, чтобы автомат отключал приборы и при понижении напряжения сети, есть более сложные схемы. Но считаю, что низкое сетевое напряжение не приносит столько проблем, сколько высокое, поэтому можно не усложнять конструкцию и реализовать её на одном транзисторе и симмисторе. Схема из журнала радиолюбитель.

    В данной схеме выключение сети производится симистором. Отпирание симистора производится транзистором, подающим на управляющий электрод отрицательное относительно катода напряжение. Резистор R5 ограничивает ток управления, облегчая режим работы транзистора. В качестве источника опорного и управляющего напряжений используется параметрический стабилизатор, образованный элементами VD1, R1,C1, дополненный однополупериодным выпрямителем на диоде VD2. С этого выпрямителя снимается нестабилизированное однополярное напряжение, используемое для управления транзистором при изменениях напряжения сети. При нормальном напряжении сети, напряжение на делителе R2-R4-C2 и, соответственно, на базе транзистора ниже, чем стабилизированное напряжение на эмиттере. Соответственно, транзистор открыт, и симистор пропускает напряжение фазы к потребителю.

    По мере увеличения напряжения сети, напряжение на резистивном делителе возрастает, и в какой-то момент времени становится равным напряжению на эмиттере. Эмиттерный ток транзистора уменьшается до нуля, транзистор и симистор запираются, а напряжение перестаёт поступать к нагрузке. Для более резкого переключения, в схеме присутствует цепь положительной обратной связи R3, VD3, R6. Ток, протекающий через нее при запирании симистора, суммируется с током резистора R2, дополнительно повышая напряжение на делителе R2-R4-C2, обеспечивая тем самым более надежное выключение транзистора.

    Устройство защиты собирал навесным монтажом. Резистор R2 определяет напряжение отключения нагрузки: чем больше номинал - тем выше напряжение. Резистор R3 определяет напряжение гистерезиса: чем меньше номинал - тем шире разброс между напряжениями включения и выключения. Номинал резистора R5 необходимо уменьшать в случае неустойчивого включения симистора. Симистор устанавливается на теплоотвод площадью100 см2. В качестве него можно использовать симистор с рабочим напряжением более 400 В и током порядка 10 А (ТС106-10-5, ТС112-10-5, ТС125-10-5). В качестве транзистора подойдет любой n-p-n транзистор с током коллектора более 0.1А. Диоды VD2, VD3 - низкочастотные выпрямительные диоды с обратным напряжением 400 В.

    В устройстве можно использовать и более мощные симисторы с рабочими токами до 50 А. При этом следует вдвое уменьшить сопротивления резисторов R1 и R5, соответственно увеличив мощность R1 до 20 Вт, и заменить транзистор на мощнее, с током коллектора более 0.3А. Настройку устройства защиты аппаратуры можно проводить с помощью аналога автотрансформатора.
