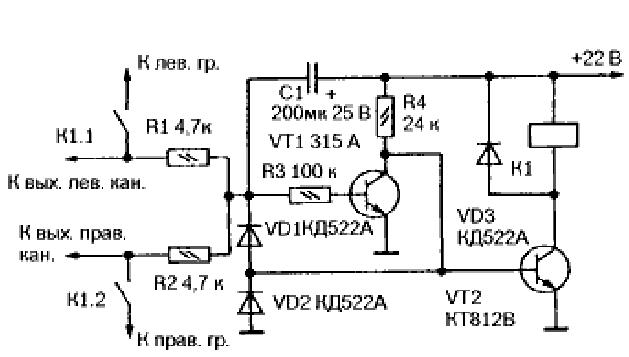

Принципиальная схема этого устройства показана на рисунке 1. Оно состоит из входного ФНЧ R1R2С1, реле времени на транзисторе VT1 и элементах R1 — R4, С1 и ключа на транзисторе VT2. В момент включения питания конденсатор С1 начинается заряжаться через резисторы R1, R2. В течении времени его зарядки транзистор VT1 будет открыт, VT2 закрыт и ток через обмотку реле не потечёт. Резистор R3 устраняет влияние базового тока транзистора VT1 на зарядку конденсатора и увеличивает положительный порог срабатывания устройства защиты. Когда конденсатор зарядится, напряжение на базе транзистора VT1 упадёт и он закроется, а связанный с ним ключевой транзистор VT2 откроется и через обмотку реле К1 потечёт ток. Реле сработает, и его замкнувшиеся контакты К1.1 и К1.2 подключат громкоговорители к усилителю. Задержка включения равна примерно 4 с. Если на каком—то из выходов усилителя появится постоянное напряжение положительной полярности, это приведёт к частичной разрядке конденсатора С1, открыванию транзистора VT1 и закрыванию транзистора VT2. В результате ток через обмотку реле прекратится, и его контакты отключат громкоговорители от усилителей.
Если же на выходах последних появится постоянное напряжение отрицательной полярности, то оно непосредственно через диод VD1 поступит на базу транзистора VT2, закроет его и таким образом обесточит реле К1, контакты К1.1, К1.2 которого разомкнутся и снова отключат громкоговорители от усилителя. Диод VD1, VD2 ограничивают максимальное отрицательное напряжение на базе входного транзистора VT1 на уровне 1,3 В.
Хотя и в режиме защиты громкоговорителей, и в режиме задержки их включения конденсатор С1 заряжается через одни и те же цепи, время срабатывания защиты на порядок меньше, поскольку для этого конденсатор должен изменить свой потенциал всего на несколько вольт. Пороги срабатывания защиты составляют не более +—4 В.
Правильно изготовленное устройство начинает работать сразу и настройки не требует. Диоды можно применить любые кремниевые. Остальные элементы желательно применить те, которые указаны в схеме. Реле К1 — РЭС—9, паспорт РС4.524.200 с сопротивлением обмотки примерно 400 Ом. Подойдёт и любое другое реле, срабатывающее при выбранном напряжении питания, но в этом случае нужно подобрать резистор R4, от которого зависит отрицательный порог срабатывания защиты. Устройство работоспособно при изменении напряжения питания в пределах 20...30 В. При другом напряжении питания нужно будет изменить сопротивление резистора R4.
Недостаток этого устройства — необходимость питания его от источника с пульсациями не более 1 В, иначе возможны ложные срабатывания.
СПИСОК ИСПОЛЬЗОВАНОЙ ЛИТЕРАТУРЫ:
Войшилло А. "О способах включения нагрузки усилителей НЧ” Радио’1979 № 11 с. 36, 37;
Корнев И. "Защита громкоговорителей” Радио’1960 № 5 с. 28;
Роганов В. "Устройство защиты громкоговорителей” Радио’1981 № 11 с. 44, 45; 1982 № 4 с. 62;
"Устройства защиты громкоговорителей” Радио’1983 № 2 с. 61;
Барабошкин Д. "Блок защиты усилителя мощности” Радио’1983 №8 с. 62, 63;
Решетников О. "Устройство защиты на оптронах” Радио’1984 № 12 с. 53;
"Устройства защиты громкоговорителей” Радио’1986 № 10 с. 56—58.
|
