Схема 100% рабочая!!!

   Надоело покупать батарейки в мультиметр.  Решил установить вместо штатной “Кроны” аккумулятор типа 18650. Для зарядки аккумулятора решил использовать готовый модуль на TP4056. Для преобразования 3,7В в 9В был использован модуль MT3608. Так как кнопкой HOLD на тестере я не пользуюсь, то использовал её в качестве переключателя “Заряд” – “Робота” (предварительно перерезав две дорожки, идущие к кнопке). В отсеке, где стояла “Крона” идеально разместились оба модуля. Закреплял их с помощью термоклея (компаунда). В пространстве под дисплеем места хватило для двух аккумуляторов 18650 включённых параллельно.

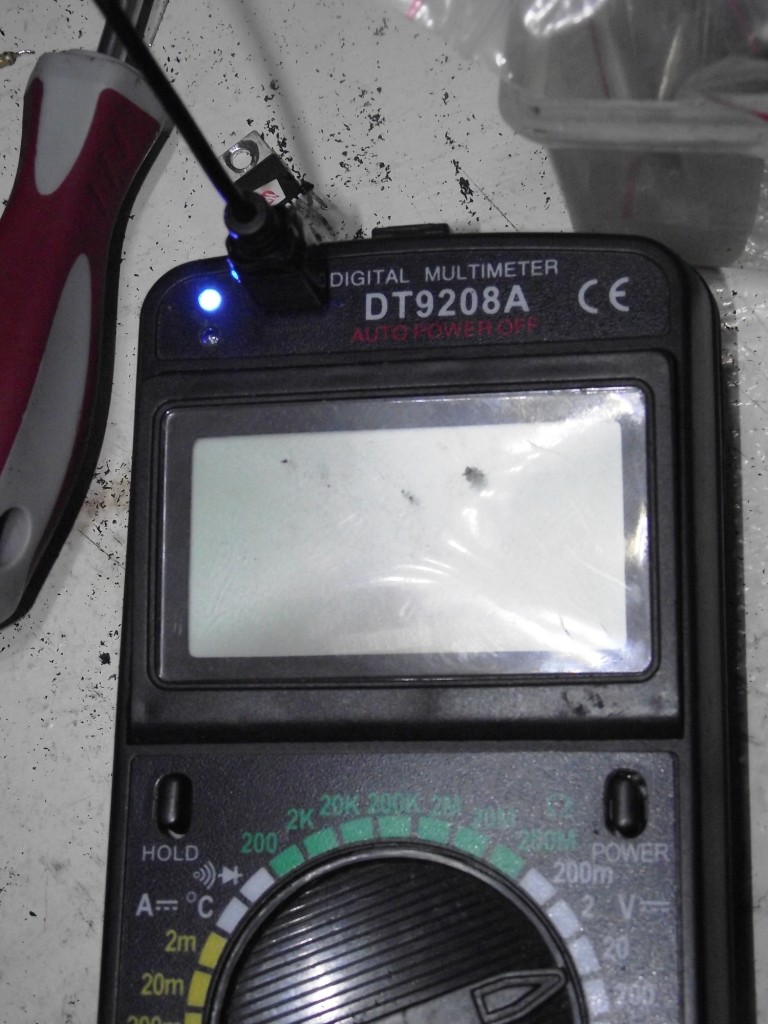

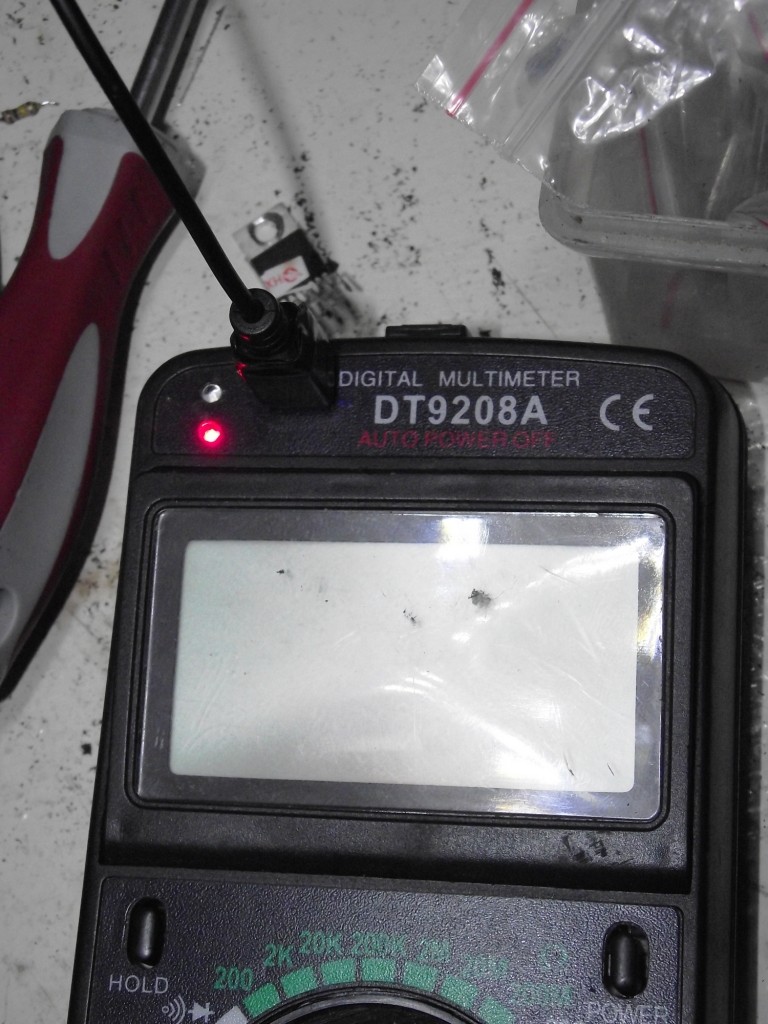

   На модуле зарядки выпаял оба SMD светодиода. На корпусе мультиметра установил два светодиода диаметром 3,5 мм и проводами подпаял их  вместо штатных. Когда аккумуляторы заряжаются, светится красный светодиод. По окончании заряда, засвечивается синий светодиод.

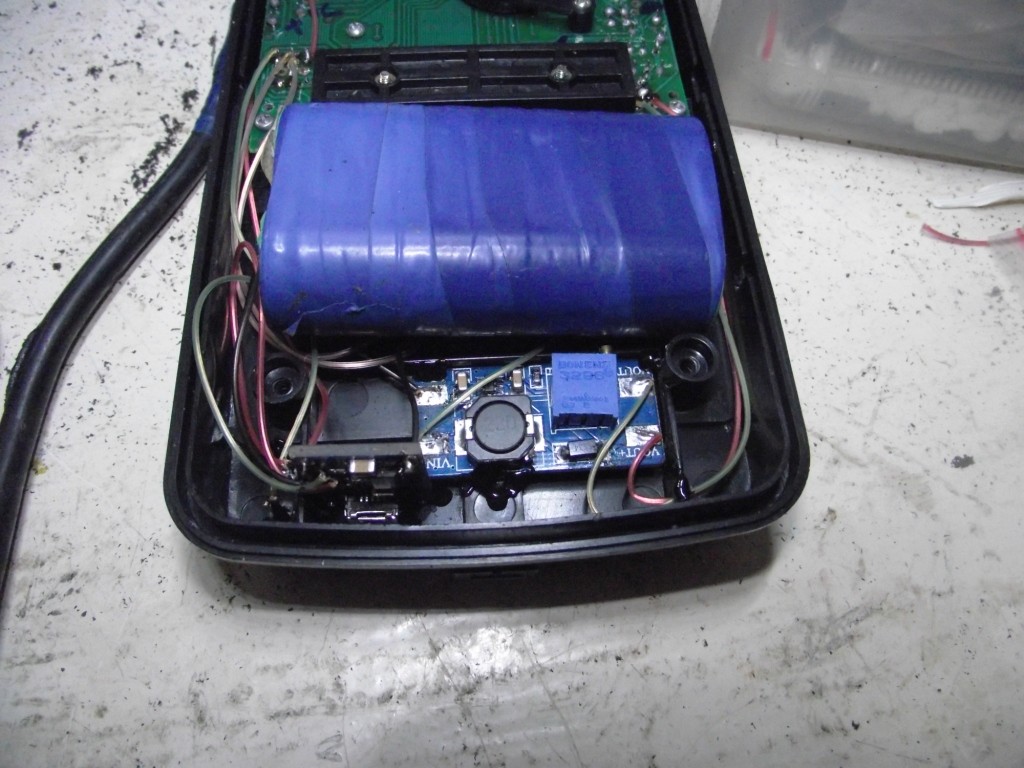

Всё смонтировано вот так.

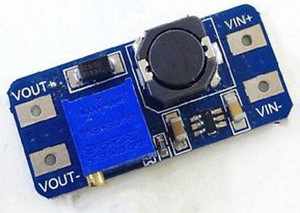

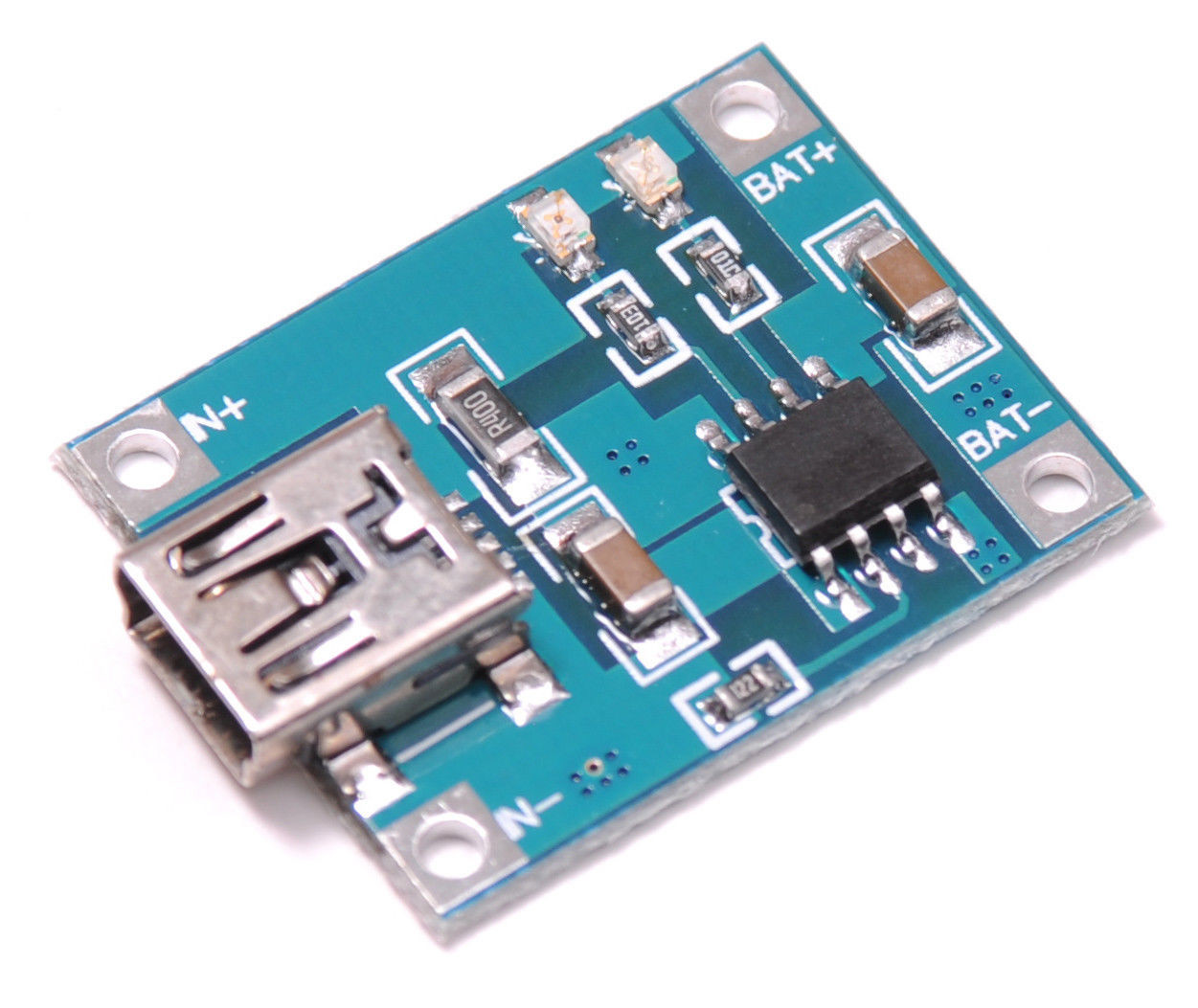

                          TР4056                                                MT3608
