Примерно десять последних новогодних праздников, моя ёлка украшена устройством "бегущие огни" на светодиодах. Конечно можно купить что-нибудь недорогое китайское, но во-первых, зачем покупать, если дома валяется куча деталей, а во-вторых, все промышленные гирлянды имеют опасное для детей сетевое питание, и далеко не в каждом установлены светодиоды. Да и надёжность их работы оставляет желать лучшего. Подключив к данному устройству разноцветные сверхъяркие светодиоды, можно составить разные комбинации расположения и очерёдности включения для создания различных световых эффектов.
Схема берётся классическая на 3-х микросхемах 155-й серии: 155ЛА3, 155ИЕ2, 155ИД1. Кто-то прочитав эти строки в ужасе воскликнет: Как, на дворе 21-й век, а тут такой анахронизм, 155-я серия! Но не спешите с выводами. Давайте обратим внимание на большое преимущество предложенной схемы. Не надо ничего покупать - этих 155-ок у каждого осталось с советских времён предостаточно. И что, предлагаете их просто выкинуть? На форуме очень часто задают вопросы типа куда можно приткнуть старые детали - и вот один из вариантов. А незначительное превышение потребляемой мощности этих микросхем, по сравнению с современными 561-й серии, не сделает погоды при оплате счетов за электроэнергию.

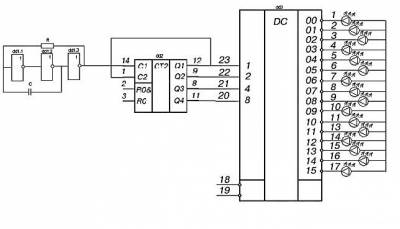

 Если я вас убедил, перейдём к схеме. Объяснять тут ничего и не нужно: генератор 155ЛА3, делитель 155ИЕ2 и дешифратор 155ИД1. Для получения не 10-ти, а 16-ти каналов, можно на выход поставить вместо 155ИД1, микросхему 155ИД3. Питаем бегущие огни от источника 4.5 - 6В, ток потребления без светодиодов около 50мА. Для нагрузки 155ИД1 подходит ток до 10 мА, поэтому с целью повышения яркости, можно использовать буферные транзисторы в каждом канале.

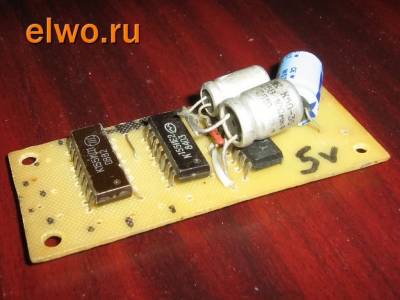

Можно изготовить печатную плату, а можно собрать и на макетной панели. Подбором ёмкости 1мкф в пределах 1-50мкф в задающем генераторе, изменяем частоту переключений светодиодов в очень широких пределах. В моём варианте установлена частота 0.1 Гц и вместе со сверхъяркими светодиодами получается эффект искр по всей ёлке.
|
