В качестве нагрузки используются светодиоды. Когда мультивибратор работает - светодиоды переключаются.

    Для сборки потребуется минимум деталей. Вот список:

 - Резисторы 500 Ом - 2 штуки

- Резисторы 10 кОм - 2 штуки

- Конденсатор электролитический 1 мкФ на 16 вольт - 2 штуки

- Транзистор КТ972А - 2 штуки (пойдут также КТ815 или КТ817), можно и КТ315, если ток не более 25ма.

- Светодиод - 2 штуки любые

 Питание от 4.5 до 15 вольт.

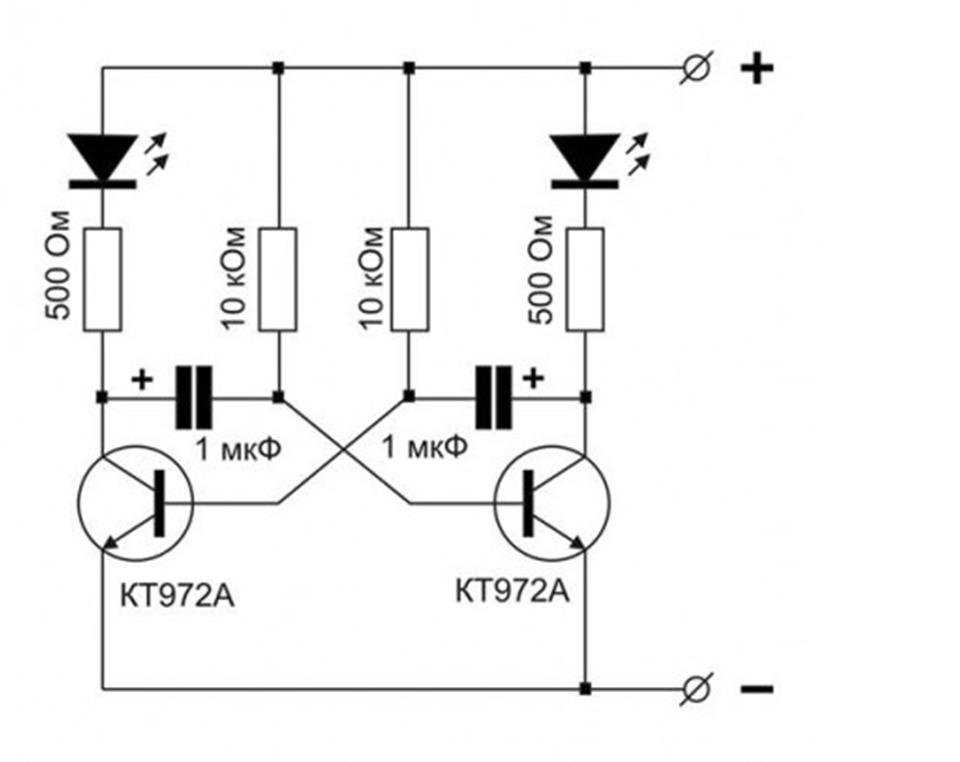

    На рисунке показано в каждом канале по одному светодиоду, но можно включать паралельно по несколько штук. Или последовательно (цепочкой 5 штук) , но тогда питание не меньше 15 вольт.

    Транзисторы КТ972А являются составными транзисторами, то есть в их корпусе имеется два транзистора, и он обладает высокой чувствительностью и выдерживает значительный ток без теплоотвода.

    Для проведения опытов не стоит делать печатную плату, можно собрать всё навесным монтажём. Спаивай так, как показано на рисунках.

  Рисунки специально сделаны в разных ракурсах и можно подробно рассмотреть все детали монтажа.

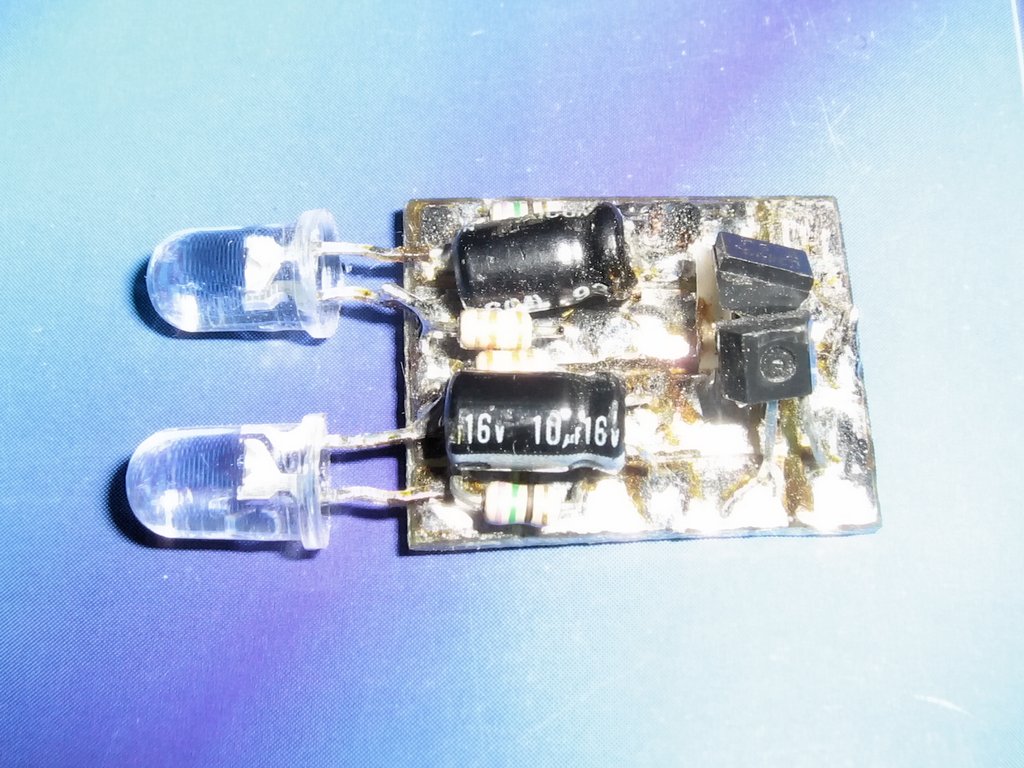

Фотография готовой платы 15х20мм:

    Если изменить номиналы резисторов на 10кОм (от10-до50) или кондендсаторов – изменится частота переключения. В случае установки конденсаторов ёмкостью 0.01 - 0.1 мкф, мультивибратор превратится в генератор звука. В этом случае вместо светодиодов подключаем динамики или другие звукоизлучатели.
