    Схема простого металлоискателя представленного в этой статье была разработана ребятами с сайта radioskot. За свою простоту и надёжность детектор получил большую популярность у радиолюбителей и кладоискателей.       Очень низкая себестоимость, доступность элементарной базы и отличные технические характеристики делают его лидером в категории импульсных металлоискателей, несложную конструкцию которого сможет собрать и настроить даже начинающий радиолюбитель.

Технические характеристики :

Напряжение питания : 9-12 Вольт.
Потребляемый ток : 30-50 мА.
Чувствительность : Монета 25 мм — 20 см, крупные предметы — 150 см.

Принципиальная схема :

   Принцип работы этого металлоискателя основан на изменении времени затухания импульса в поисковой катушке, которое увеличивается с приближением металлических предметов. Прибор состоит из передающего блока (генератор импульсов на таймере NE555, мощный ключ на полевом транзисторе) и приёмной части на операционном усилителе К157УД2 с выходным транзистором Т3. Поисковая катушка L1 намотана на оправку 180-200 мм и содержит 25-30 витков эмалированного провода диаметром 0.5-0.8 мм, экранировать катушку не нужно. Для  увеличения глубины поиска, можно намотать катушку 21-22 витка с диаметром 260-270 мм тем же проводом. При изготовлении поисковых катушек использование любых металлических элементов крайне не желательно. Выводы от катушки подпаять к многожильному проводу, с диаметром 0,5-0,75 мм. В идеальном варианте это будет два отдельных провода свитые между собой (витая пара).

  Оптимальные параметры работы генератора на NE555 : частота 125-150 Гц, длительность импульса 125-150 мкс, при соблюдении этих параметров аппарат потребляет минимальный ток и имеет максимальную чувствительность.

Печатная плата металлоискателя :

   Печатная плата в формате lay для Sprint Layout : Скачать

   В архиве есть три варианта печатной платы. На печатных платах №1 и №2, резистор R12 установлен на выводе переменного резистора R13. На печатной плате №3 есть место для установки этого резистора..

   После сборки схемы наладить металлоискатель очень просто, включаем питание и ждём окончания переходных процессов в течении 4-15 секунд, подбором резистора R12 добиваемся того, чтобы при среднем положении переменного резистора R13 в динамике не было звука генератора и слышались только редкие щелчки, поисковая катушка при настройке должна находится вдали от металлических предметов. При приближении металла в динамике должен появляться звук с частотой работы таймера NE555. После проверки работы и чувствительности прибора, печатную плату можно поместить в небольшую пластиковую коробку и закрепить на штанге к которой крепится поисковая катушка.

   При наличии осциллографа, также можно проконтролировать следующие значения: на затворе транзистора Т2 длительность управляющего импульса и частоту генератора. Нормой будит длительность импульса 130-150мкс, частота 120-150 Гц.

   В полевых условиях эта схема простого металлоискателя показала себя с лучшей стороны, работает с любым грунтом, штангу с поисковой катушкой можно погружать под воду, не реагирует на помехи от линий электропередач. Металлоискатель несмотря на простоту схемы с успехом конкурирует с дорогими импортными устройствами, если Вам не хочется тратить много денег, соберите этот аппарат и Вы не пожалеете. Желаем удачи !

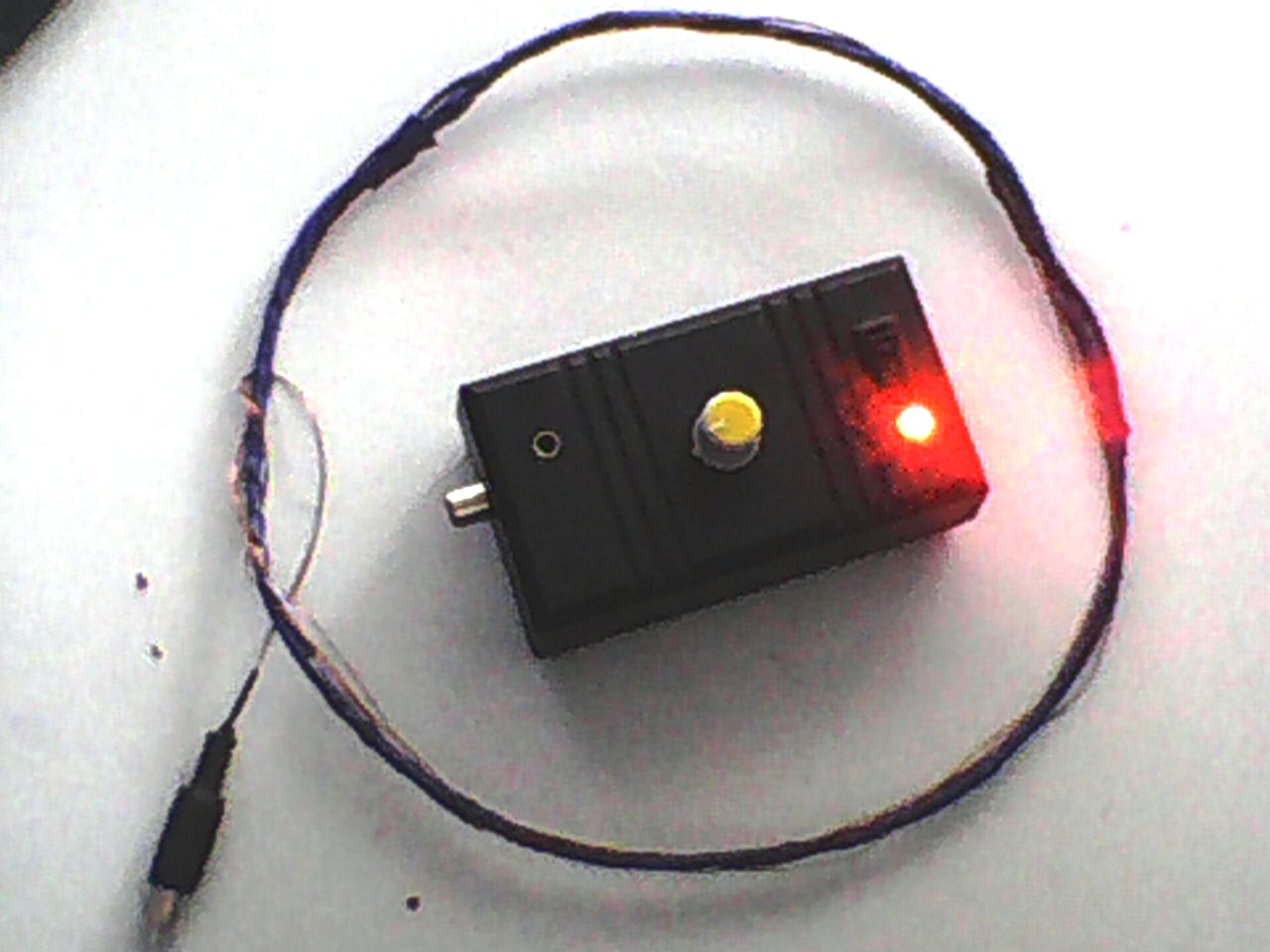

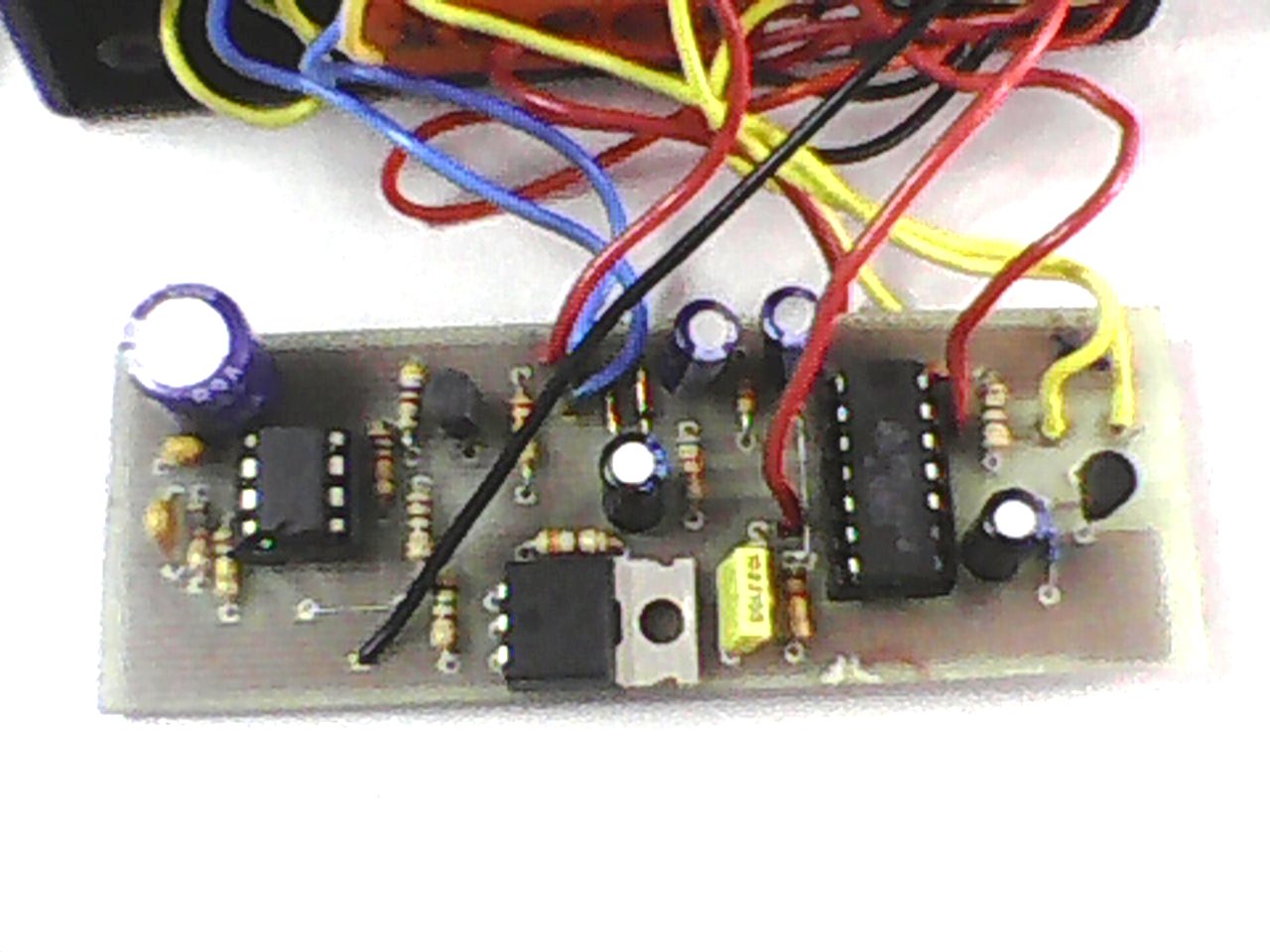

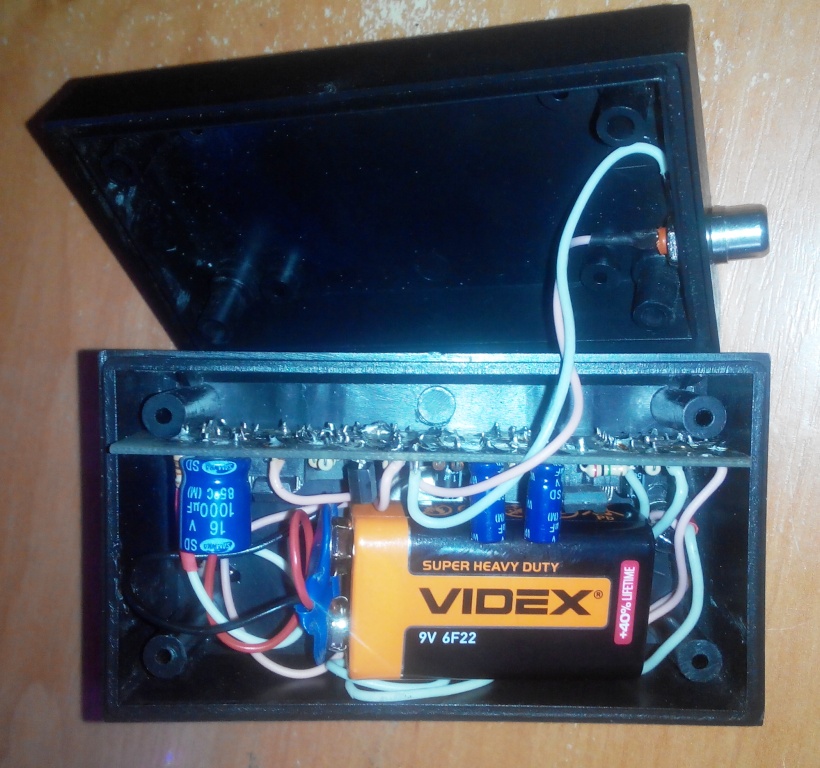

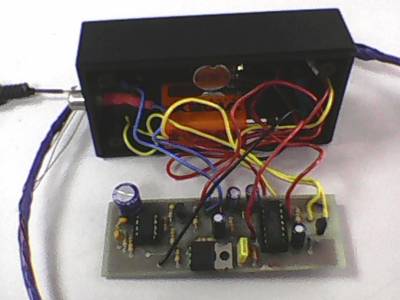

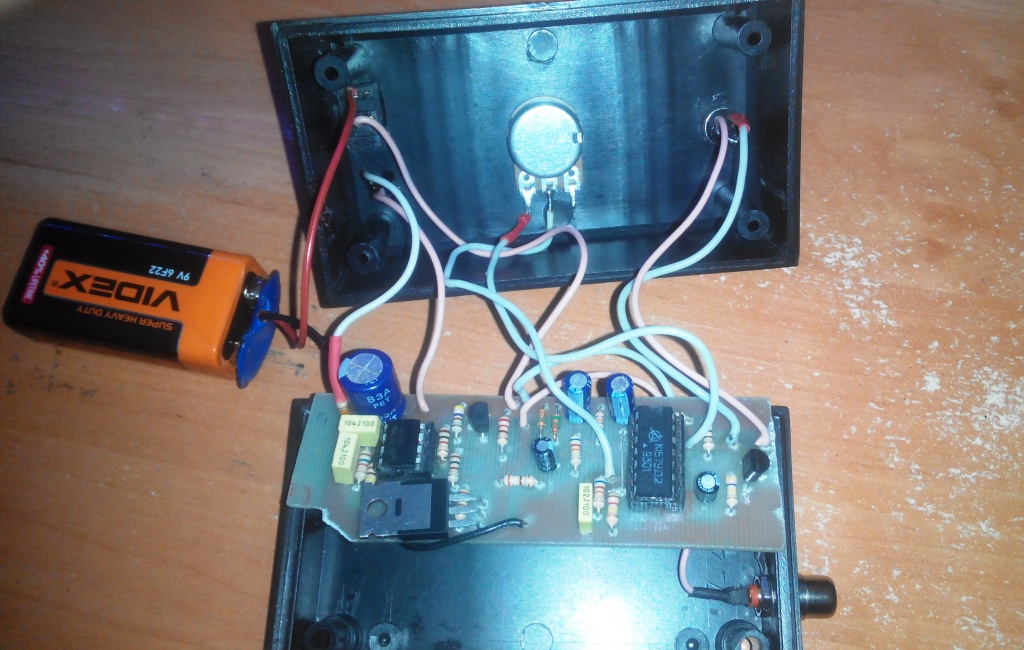

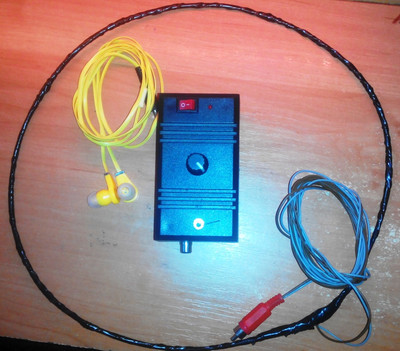

   Вот несколько фото металлодетекторов собранных мною по этой схеме.

    P.S. Делал несколько металлоискателей по этой схеме.  Впервые встретил её здесь http://www.frocenter.com/shema-prostogo-metalloiskatelya/  Самый первый экземпляр заработал сразу и без каких либо настроек, что приятно удивило. Но один из экземпляров ну никак не хотел работать нормально. Сначала проблема была в том что при любом положении резистора, в динамике беспрерывно был слышен звук. Проблема была решена заменой К157УД2. После этого оказалось что металлоискатель очень чувствителен к наводкам, например если взяться рукой за плату или за провод соединяющий катушку с платой то в динамике сразу появлялся звук как при обнаружении метала и при этом частота плавала. Эта проблема решилась заменой NE555. После этого всё заработало на ура. Микрухи оказались бракованные хотя и были куплены новыми.
